我们已经使用2D纹理很长时间了，除此之外仍有更多的纹理类型等着我们探索。在本章，我们将讨论是一种将多个纹理图片复合到一个立方体表面的技术：立方体贴图(Cube Map)。

创建Cubemap

立方体贴图是和其它纹理一样的，所以如果想创建一个立方体贴图的话，我们需要生成一个纹理，并将其绑定到纹理目标上，之后再做其它的纹理操作。这次要绑定到GL_TEXTURE_CUBE_MAP：

unsigned int textureID;
glGenTextures(1, &textureID);
glBindTexture(GL_TEXTURE_CUBE_MAP, textureID);

因为立方体贴图包含有6个纹理，每个面一个，我们需要调用glTexImage2D函数6次，参数和之前教程中很类似。但这一次我们将纹理目标(target)参数设置为立方体贴图的一个特定的面，告诉OpenGL我们在对立方体贴图的哪一个面创建纹理。这就意味着我们需要对立方体贴图的每一个面都调用一次glTexImage2D。

由于我们有6个面，OpenGL给我们提供了6个特殊的纹理目标，专门对应立方体贴图的一个面。

绑定目标	纹理方向
GL_TEXTURE_CUBE_MAP_POSITIVE_X	右边
GL_TEXTURE_CUBE_MAP_NEGATIVE_X	左边
GL_TEXTURE_CUBE_MAP_POSITIVE_Y	顶部
GL_TEXTURE_CUBE_MAP_NEGATIVE_Y	底部
GL_TEXTURE_CUBE_MAP_POSITIVE_Z	背面
GL_TEXTURE_CUBE_MAP_NEGATIVE_Z	前面

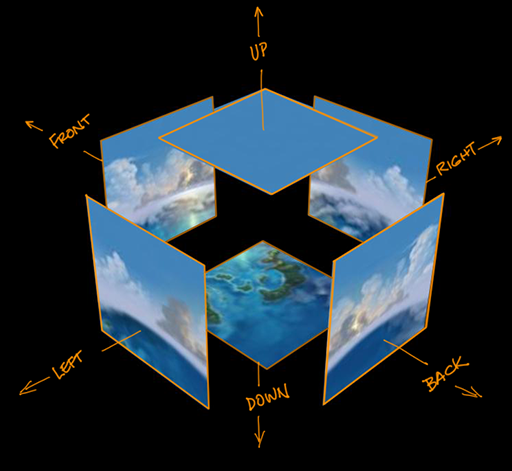

如下图所示，形成一个立方体纹理：(来源Cubemaps)

需要注意的是：OpenGL中相机默认朝向$-z$方向，因此GL_TEXTURE_CUBE_MAP_NEGATIVE_Z表示前面，而GL_TEXTURE_CUBE_MAP_POSITIVE_Z表示背面。在构建cubemaps，一般利用枚举常量递增的特性，一次绑定到上述6个目标。例如在glew中枚举常量定义为：

#define GL_TEXTURE_CUBE_MAP_POSITIVE_X 0x8515
#define GL_TEXTURE_CUBE_MAP_NEGATIVE_X 0x8516
#define GL_TEXTURE_CUBE_MAP_POSITIVE_Y 0x8517
#define GL_TEXTURE_CUBE_MAP_NEGATIVE_Y 0x8518
#define GL_TEXTURE_CUBE_MAP_POSITIVE_Z 0x8519
#define GL_TEXTURE_CUBE_MAP_NEGATIVE_Z 0x851A

可知其int值是线性递增的，我们就可以从GL_TEXTURE_CUBE_MAP_POSITIVE_X开始遍历它们，在每个迭代中对枚举值加1，循环创建立方体纹理，将这个函数封装到函数中如下：

unsigned int loadCubemap(std::vector<std::string> faces)
{
    unsigned int textureID;
    glGenTextures(1, &textureID);
    glBindTexture(GL_TEXTURE_CUBE_MAP, textureID);

    int width, height, nrChannels;
    for (unsigned int i = 0; i < faces.size(); i++)
    {
        unsigned char *data = stbi_load(faces[i].c_str(), &width, &height, &nrChannels, 0);
        if (data)
        {
            glTexImage2D(GL_TEXTURE_CUBE_MAP_POSITIVE_X + i, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
            stbi_image_free(data);
        }
        else
        {
            std::cout << "Cubemap texture failed to load at path: " << faces[i] << std::endl;
            stbi_image_free(data);
        }
    }

    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_R, GL_CLAMP_TO_EDGE);

    return textureID;
}

实际调用中传入存有6个面纹理路径的数组：

std::vector<std::string> faces{
    "skybox/right.jpg",
    "skybox/left.jpg",
    "skybox/top.jpg",
    "skybox/bottom.jpg",
    "skybox/front.jpg",
    "skybox/back.jpg",
};
unsigned int cubemapTexture = loadCubemap(faces);

需要注意加载图片的顺序我们使用GL_TEXTURE_CUBE_MAP_POSITIVE_X + i的方式来一次创建了6个2D纹理，加载图片时的顺序以需要对应枚举变量定义的顺序。

使用cubemaps

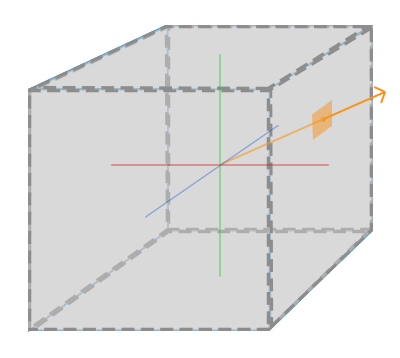

cubemaps创建了一个立方体纹理，那么如何对纹理进行采样呢？与2D纹理使用的纹理坐标(s,t)不同，我们这里需要使用三维纹理坐标(s,t,r)，如下图所示

图中橙色的为方向向量，当立方体中心处于原点时，即代表的是立方体表面顶点的位置，这个向量即是三维纹理坐标。

三维纹理映射分为两步：

利用(s,t,r)决定纹理采样时，首先根据(s,t,r)中模最大的分量决定在哪个面采样，并通过该分量的正负确定选中的面。然后使用剩下的2个坐标在对应的面上做2D纹理采样。例如根据(s,t,r)中模最大的为s分量，并且符号为正，则决定选取$+x$面作为采样的2D纹理，然后使用(t,r)坐标计算UV坐标在$+x$面上做2D纹理采样。
选中的面通过常规2维纹理坐标UV进行采样，UV通过另外两个分量t,r进行计算： \[U = ((-r/|s|) + 1)/2\\V = ((-t/|s|) + 1)/2\] 由于s模最大，将t和r除以$|s|$使其在(-1,1)范围内，然后将其转换到(0,2)，最终缩放到(0,1)范围内。现在我们就可以应用常规的2D纹理了（使用常规的二维纹理映射）。(参考文献1)

与二维纹理一样，我们也需要设置它的环绕和过滤方式：

glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_R, GL_CLAMP_TO_EDGE);

其中参数GL_CLAMP_TO_EDGE主要用于指定，当(s,t,r)坐标没有落在哪个面，而是落在两个面之间时的纹理采样，使用GL_CLAMP_TO_EDGE参数表明，当在两个面之间采样时使用边缘的纹理值。

Skybox 天空盒

天空包围盒的主要实现思路是：在场景中绘制一个cubemap纹理采样的立方体，并将其显示在最外层，使游戏玩家感觉到好像场景非常大。常见的天空盒如下图：

由于天空盒是绘制在一个立方体上的，和其它物体一样，我们需要另一个VAO、VBO以及新的一组顶点。

用于贴图3D立方体的立方体贴图可以使用立方体的位置作为纹理坐标来采样。当立方体处于原点$(0,0,0)$时，它的每一个位置向量都是从原点出发的方向向量。这个方向向量正是获取立方体上特定位置的纹理值所需要的。正是因为这个，我们只需要提供位置向量而不用纹理坐标了。

这样只用传入一个顶点属性，顶点着色器如下：

#version 330 core
layout (location = 0) in vec3 aPos;

out vec3 TexCoords;

uniform mat4 projection;
uniform mat4 view;

void main()
{
    TexCoords = aPos;
    gl_Position = projection * view * vec4(aPos, 1.0);
}

注意，顶点着色器中很有意思的部分是，我们将输入的位置向量作为输出给片段着色器的纹理坐标。片段着色器会将它作为输入来采样samplerCube：

#version 330 core
out vec4 FragColor;

in vec3 TexCoords;

uniform samplerCube skybox;

void main()
{
    FragColor = texture(skybox, TexCoords);
}

要将包围盒置于场景中的最外层，基本的方式是：暂时关闭深度缓存写入并首先绘制包围盒。同时实现的时候需要注意在玩家移动时，使包围盒看起来有很远很大的感觉。

方法是去掉视变换中移动的部分(translate部分)，但保留旋转等其他成分，这样当你在场景内移动，转动相机时，包围盒仍然在以正常角度显示，只是包围盒没有因为玩家的前进后退而发生移动。

我们可以将观察矩阵转换为3x3矩阵（移除位移），再将其转换回4x4矩阵，让移动不会影响天空盒的位置向量。

glm::mat4 view = glm::mat4(glm::mat3(camera.GetViewMatrix()));

glDepthMask(GL_FALSE);
skyboxShader.use();
// ... 设置观察和投影矩阵
glBindVertexArray(skyboxVAO);
glBindTexture(GL_TEXTURE_CUBE_MAP, cubemapTexture);
glDrawArrays(GL_TRIANGLES, 0, 36);
glDepthMask(GL_TRUE);
// ... 绘制剩下的场景

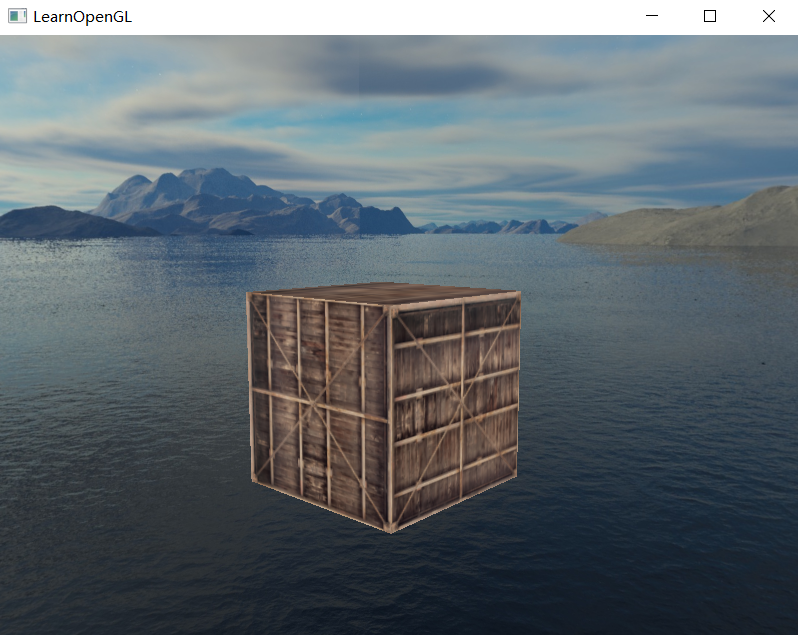

效果如下：

result

当前绘制流程的优化

上面在绘制天空包围盒时，我们首先关闭深度缓存写入，绘制包围盒，让它处于场景最外围，这样做当然能正常工作，缺点是如果场景中物体需要显示在包围盒前面，最终包围盒的某些部分会被遮挡住，按上述绘制方式我们还是绘制了这部分内容，导致了不必要的着色器调用，这是一种性能上的损失（没有利用提前深度测试(Early Depth Testing)技术）。

一种改进的策略是首先绘制场景中物体，然后根据利用包围盒的深度值和当前深度值进行比较，如果通过深度测试就绘制包围盒。我们知道默认情况下，清除深度缓存时使用的值为1.0表示深度最大，因此我们也想用1.0来表示包围盒的深度值，这样它就始终处于场景中最外围，当进行深度测试时，我们改变默认的测试函数，从GL_LESS变为GL_LEQUAL，如下：

glDepthFunc(GL_LEQUAL); // 深度测试条件 小于等于

那么如何让包围盒的深度值总是1.0呢？我们知道，在顶点着色器中，gl_Position表示的是当前顶点的裁剪坐标系坐标(对应的z分量为$Z_{clip}$)，而一个顶点最终的深度值是通过透视除法得到NDC坐标(对应的z分量为$Z_{ndc}$)，以及最后的视口变换后得到窗口坐标的$Z_{win}$值决定的。这里使用的技巧是，手动将gl_Position的z值设定为w，即在顶点主色器中输出：

void main()
{
    vec4 pos = projection * view * model * vec4(position, 1.0);
    gl_Position = pos.xyww;  // 此处让z=w 则对应的深度值变为depth = w / w = 1.0
    TextCoord = position;  // 当立方体中央处于原点时 立方体上位置即等价于向量
}

这样通过OpenGL默认执行的透视除法和视口变换后，得到的深度值就是\(\Z_{win}=1.0)，达到我们的目的。这种方式首先绘制场景中物体，最后渲染包围盒。需要注意的是，绘制包围盒时将深度测试函数变为：

glDepthFunc(GL_LEQUAL);

绘制完毕后，再恢复默认的GL_LESS。

环境纹理贴图

通过使用环境的立方体贴图，我们可以给物体反射和折射的属性。这样使用环境立方体贴图的技术叫做环境映射(Environment Mapping)，其中最流行的两个是反射(Reflection)和折射(Refraction)。

Reflection 反射贴图

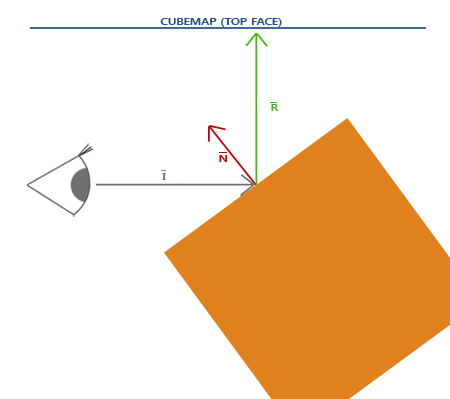

在上一节cubemaps中，我们提到对立方体纹理进行采样，需要使用3维向量(s,t,r)，而当立方体中心处于原点时，立方体的顶点位置就可以作为这个采样的坐标。对于反射贴图，我们也同样需要一个纹理坐标，不过这个向量的计算过程如下图所示：

图中向量$I$表示观察向量，注意它从观察者位置指出，$N$表示片元该处的法向量，而计算出来的反射向量$R$则作为纹理坐标采样Cubemap的纹素（上图仅做示意，计算出的反射向量仍需移到cube重心）。我们计算向量的过程都可以在世界坐标系或者相机坐标系，只要统一一个坐标系即可。这里我们使用世界坐标系。顶点着色器如下：

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aNormal;

out vec3 Normal;
out vec3 Position;

uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;

void main()
{
    // normal和pos都变换到世界坐标当中
    Normal = mat3(transpose(inverse(model))) * aNormal;
    Position = vec3(model * vec4(aPos, 1.0));
    gl_Position = projection * view * model * vec4(aPos, 1.0);
}

片元着色器为：

#version 330 core
out vec4 FragColor;

in vec3 Normal;
in vec3 Position;

uniform vec3 cameraPos;
uniform samplerCube skybox;

void main()
{
    vec3 I = normalize(Position - cameraPos);
    vec3 R = reflect(I, normalize(Normal));
    FragColor = vec4(texture(skybox, R).rgb, 1.0);
}

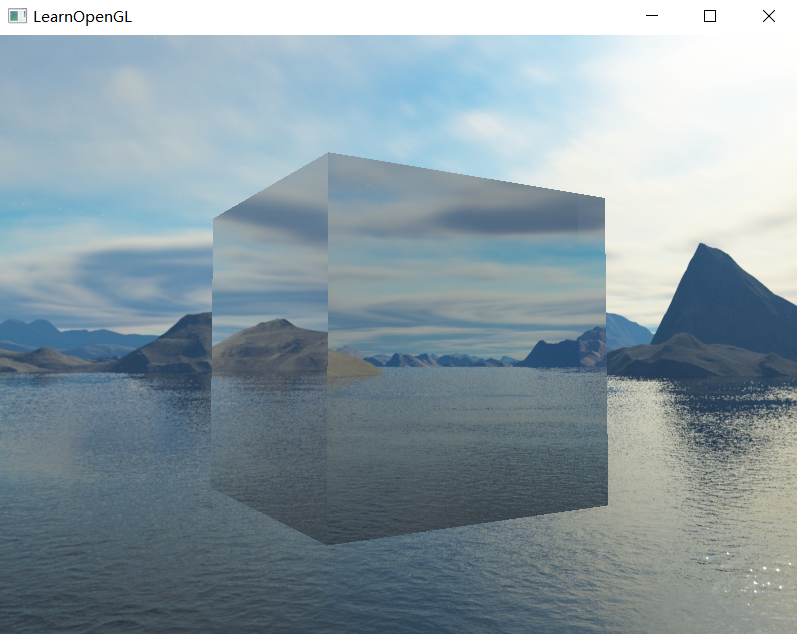

输入的环境纹理依然是我们的天空包围盒cubemap纹理。效果如下：

reflect_result

Refraction 折射贴图

折射原理：光在不同的介质中传播，频率不变，但是波长不同，这会影响到光传播的速度，所以我们定义：假设光在某种媒介当中的传播速度为v，在真空中的速度为c，那么绝对折射率定义为： \[n=\frac c v\]

相对折射率（b相对于a的折射率）$n_r=\sin a/\sin b=n_b/n_a$。部分常见材质折射率列表。

通过折射在环境贴图中采样如下图：

$cubemaps_refraction_theory.png$

折射$\color{green}{\bar{R}}$可以使用GLSL的内建refract函数来轻松实现，它需要一个法向量$\color{red}{\bar{N}}$、一个观察方向$\color{gray}{\bar{I}}$和两个材质之间的折射率(Refractive Index)。（其实应该有两次折射，该计算是不准确的）

从一种材质进入另一种材质，实际计算时使用两种材质的折射率的比例。实现refraction效果是，顶点着色器部分与上面相同，片元着色器需要修改，计算折射向量，如下：

void main()
{
    float ratio = 1.00 / 1.52;
    vec3 I = normalize(Position - cameraPos);
    vec3 R = refract(I, normalize(Normal), ratio);
    FragColor = vec4(texture(skybox, R).rgb, 1.0);
}

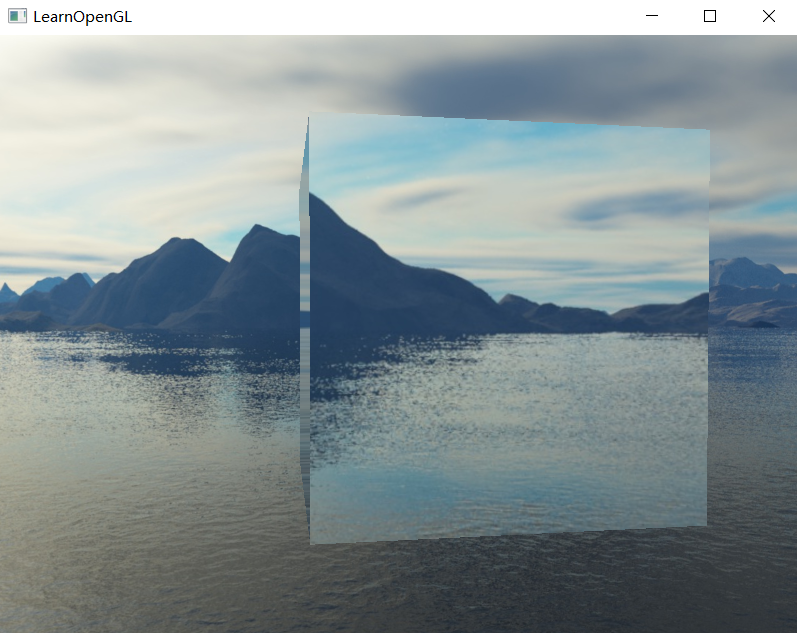

上面着色器中，refractive的第三个参数是折射率的比例，这里我们模拟的是从空气进入玻璃。绘制上面的立方体，得到的效果像是透明玻璃：

$refract_result.png$

动态环境贴图

通过使用帧缓冲，我们能够为物体的6个不同角度创建出场景的纹理，并在每个渲染迭代中将它们储存到一个立方体贴图中。之后我们就可以使用这个（动态生成的）立方体贴图来创建出更真实的，包含其它物体的，反射和折射表面了。这就叫做动态环境映射(Dynamic Environment Mapping)，因为我们动态创建了物体周围的立方体贴图，并将其用作环境贴图。

这种动态贴图方式，由于在framebuffer中要为每个物体执行6次场景渲染，在保持较好性能开销下使用它需要很多技巧，没有这里介绍的天空包围盒这么容易使用。
